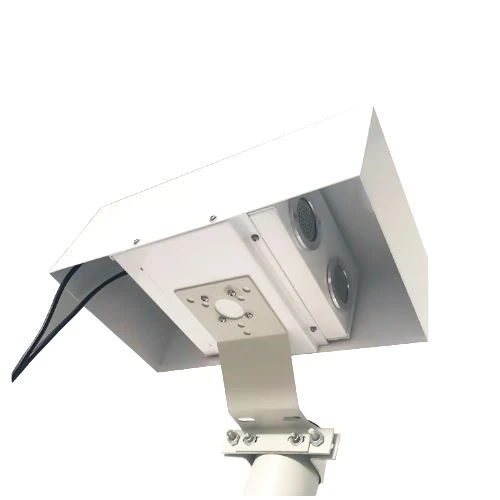

Атмосферски негативни (кисеоник) јонски монитор
Наша компанија је самостално развила сет високо прецизних атмосферских анионских монитора, који је у складу са међународним техничким спецификацијама, а сви технички индикатори достигли су напредни међународни ниво. Производ прихвата јединствени кондензатор сабирног цилиндра и чисто увозну јединицу за обраду сигнала, са високом ефикасношћу конверзије јонског наелектрисања и стабилним сакупљањем наелектрисања. Има карактеристике снажне способности спречавања сметњи, способности отпорности на кишу, стабилне комуникације, високе тачности испитивања, јаке прилагодљивости околини и дуготрајног несметаног рада на терену.
Карактеристике
● Метода мерења заснива се на јапанској ЈИС методи мерења и задовољава стандарде података које је утврдила Јапанска функционална јонска асоцијација ГГ # 39; Дизајниран је са најтачнијом коаксијалном двоцилиндричном структуром. У поређењу са структуром равних плоча на тржишту, значајно побољшана тачност.
● Дизајнирани за дугорочни рад на отвореном, цев за сакупљање сензора и круг за унутрашњу анализу усвајају засебан дизајн који има јаке водоотпорне и отпорне на влагу карактеристике.
● Сензор је опремљен посебним одвојеним штитником за зрачење, који је отпоран на кишу и на сунцу, погодан за дугорочно надгледање.
● Дизајн интерног хардверског надзора, надзор у реалном времену и прикупљање интерног радног напона, излаз преко РС232 / 485.
● Сензор има напредни круг појачања и технологију филтрирања, који могу да открију број негативних јона са великом осетљивошћу, стабилношћу и тачношћу.
● Сензор има изврсну електромагнетну заштитну функцију, која може боље да превазиђе негативан утицај статичког електрицитета на мерење.
● Напредни аутоматски режим рада, без ручне обраде, аутоматски ће радити када се укључи;
● Коришћење посебних материјала за изолацију материјала, супер отпорних на влагу, како би се осигурао нормалан рад у окружењима са високом влагом.
● Са разним интерфејсима и протоколима отворених података, широко се користи на различитим локацијама за надгледање животне средине.
● Мала величина, прикладна инсталација и једноставна примена на лицу места.
Спецификације
Метход Метода мерења: капацитивна метода усисавања
Ранге Опсег мерења :: 0 ～ 5 × 104 / цм3
▲ Резолуција: 10 / цм3
▲ Мерни јони: негативни кисеоник
▲ Грешка: негативно ≤ ± 15% очитавања; покретљивост јона ≤ ± 15%
Фрекуенци Учесталост узорковања: 3 минута / пута (фабрички подразумевано, може се прилагодити стварним условима)
▲ Покретљивост: 0,4 （цм2 ／ В • сек）
▲ Режим рада: самостална ротација
Интерфаце Комуникациони интерфејс: Стандард РС485
Радни напон: ДЦ12В
▲ Радно окружење ： Температура ： -30 ～ 60 ℃ Влажност ： 0 ～ 100% РХ （Без кондензације)
▲ Просечна потрошња енергије: ≤3В
Сизе Величина тела: 195 * 88 * 88 （мм）
Сизе Величина обриса: 300 * 100 * 103 （мм）
Величина
Инсталација
1.Избор локације
● Избор места уградње може утицати на тачност мерења или податке опреме.
● Тачка мерења мора бити подручје са добрим протоком ваздуха, а место са извором загађења као што су загађивачи, ситне честице и аеросол у ваздуху треба избегавати што је више могуће.
● Боље је имати изворе воде у близини места истраживања, посебно водопаде, потоке, фонтане итд., Али држите одређену удаљеност како бисте осигурали да ваздух не буде кондензован.
● Место снимања не сме бити место на које је лако погодити гром, попут локалног командног места и минског поља на великој надморској висини.
● Боље је користити вегетацију без вегетације или са ниским дном испод и око места истраживања, а превисока вегетација може утицати на истраживање.
● У близини места мерења нема извора сметњи. Као што су бежични преносни торањ, спољна јединица за климатизацију, метална изолациона мрежа вентилатора итд.
● Место мерења мора избегавати одабир излаза за ваздух или место са прекомерном брзином ветра, што има одређени утицај на тачност мерења.
● Најбоље време мерења је дуго време, а просечна вредност је боља. Прекратко време мерења не одражава стварне податке о месту мерења.
● Препоручује се брисање изненада високих података узрокованих сметњама током мерења. Јер подаци о сметњама не могу одражавати стварне податке места мерења.
2.Кораци инсталације
（1） Отворите кутију и проверите да ли је додатна опрема комплетна. Ако постоји било какав пропуст, контактирајте нашу компанију на време.
（2） Повежите далековод и сигнални вод (погледајте Део 6: упутства за ожичење).
（3） Фиксна монтажна основа.
（4） Причвршћивање постоља за стуб или носач.
3.Тастери и дисплеји
Индикатори панела су описани у наставку:
4.Начин ожичења
（1） Хардверски интерфејс
На обе стране инструмента налазе се две ваздухопловне утичнице, а то су напајање, излаз података и два интерфејса за проширење, напајање утичнице за напајање, излаз података цом и два интерфејса за проширење цх1 и ЦХ2. Излаз 4-20мА је 2 пина, РС232 излаз је 3 пина. Два интерфејса за проширење су четири језгре, која могу проширити друге сензоре или различите излазе сигнала.
（2） Интерфејс

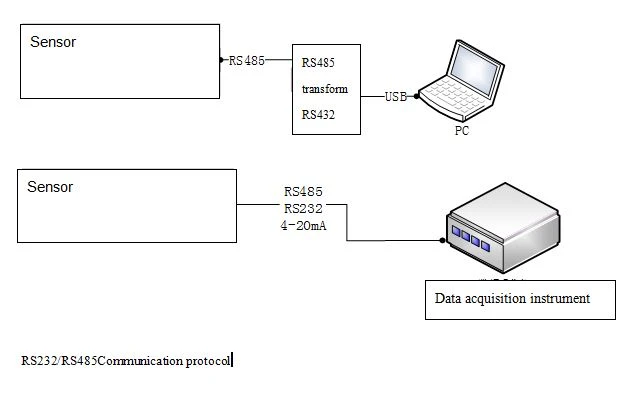

5. Излазни интерфејс уређаја
РС485 излаз и опис протокола
Подржава стандардну РС-485 комуникациону магистралу.
Коришћењем оклопљеног уврнутог пара, преносни пут је мањи од 1200 метара.
Распон брзине преноса: 4800/9600/19200/38400
Минимални интервал између оквира података је више од 1000 мс, а препоручена учесталост узорковања је ГГ гт; 5С / пута.
Користите проверу грешака у оквиру података ЦРЦ16.
6.Начин ожичења
